Taakkapyörä part 8. Akkulaatikon rakennus

Eli... tarvitsemme ehdottomasti akulle ja muulle elektroniikalle sään kestävän laatikon, joten tuumasta toimeen. Olegtron aloitti ensimmäisen laatikon teon ja yhdessä marsimme maalikauppaan.
Lets do some shopping!

Olegtron ja maalipensselikauppa.

Skatronix ja värikarttapaneelit.

Teimme taakkapyörälle myös tavarankuljetustason.
kaikki on siis vaihdettavissa tarpeen mukaan.

Maalaamaton akku/invertteri/latauksensäädinlaatikko.

Maalaamattoman, tyhjän akkulaatikon sovittelua taakkaan.
Laatikon ilmanvaihtoluukun alla jatkopistoke...

Tyhjä akkulaatikko avattuna..

Hyvältä näyttää :)

Sovittelu valmis!

Maalaus, akun, invertterin, aurinkopaneelin latauksensäätimen ja elektroniikan asennus seuraavaksi.

Aloitimme laatikon sisällön rakennuksen valitsemalla paneelin johon liittäisimme kaikki kytkimet, eli akun + ja -, aurinkopaneelin + ja -, sekä säätimen + ja -, yhteensä 6 kytkintä.

Isommasta paneelista leikkasimme hieman pienemmän palan johon sovittaisimme kytkimet ja liittäsimme sen lopuksi akkulaatikon sisään.

Jotta liittimet pysyisivät suorassa eivätkä irtoaisi paikaltaan (upotettuna paneeliin), päätimme liittää ne yhteen kaksipuolisen teipin kanssa.

Teippiä kytkimien välissä. Lock tight.

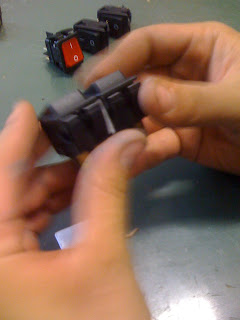

Kaikki 6 kytkintä yhdessä pötkössä. Seuraavaksi pötkö kiinni paneeliin..

Paneelissa kytkimien mentävä reikä johon kytkinpötkö kiinni..

Kytkinpötkö paneelin takaa kuvattuna. Huomaa kaksipuolinen teippi kytkimien välissä..

Kuva akkulaatikon sisäpuolelta.
Keltaiset kiskot pitävät kytkinpaneelin kiinni laatikon yläreunassa ajon aikana.

Kytkinpaneeli kiinni kiskoissa.

Kuvassa akkulaatikko auki ja osat erillään. Kytkinpaneeli on kiinni laatikon yläosassa.

Mechano® vedonpoistoyksikkö.

Aurinkopaneelin latauksensäädin paikoillaan laatikon oikeassa kulmassa.

Invertteri paikoillaan vasemmassa kulmassa.

Vedonpoistoyksikkö paikoillaan kytkinpaneelin kääntöpuolella.

Latauksensäätimen johdot paikoillaan.

Johtojen sovittelua kytkinpaneeliin. Jätimme hieman extraa johtojen pituudelle jotta voimme modata kaikkea vielä myöhemminkin..

Olegtron työntouhussa...

Ensimmäiset johdot kiinni kytkinpaneelissa. Huomaa vedonpoisto ja selkeät lyijykynämerkinnät.

Kaikki johdot ja akku kiinni ensimmäistä kertaa..

Akkusuojus.

Kytkinpaneeli käännettynä vielä ympäri jotta tarkistaa johdot.

Koko systeemi melkein valmis. Vielä pistorasia, aurinkopaneelin johto ja muita yksityiskohtia tekemättä..

Skatronix kaivertamassa pistorasian paikkaa laatikkoon..

Virittelyä. Huomaa oikeassa laidassa oleva hätä/turvakytkin ja vasemmalla oleva aurinkopaneelin sähköjärjestelmän liitin (tehty auton peräkärryn valojen liittimestä :) ).

Hätäkytkimen ja akun väliin vielä sulakepesä..

Vielä aurinkopaneelin johtojen kolvaus.
Yhdessä paketissa on kaksi moduulia jotka kytkimme rinnan yhteen.

Valmista! Seuraavaksi siirryimme ulos testaamaan laitteistoa ja kytkemään virran päälle ensimmäistä kertaa. Tietenkin tuli mutkia matkaan ja kaikki ei ollut niin yksinkertaista mutta lopulta saimme laittesiton toimimaan...

Akkulaatikko ja systeemi valmiina kytkettäväksi päälle ensi kertaa.

.. Ja hop! Virrat päälle ja pakoon :)

Aurinkopaneelit in action collecting those little photons.. lovely!

Setti siis kassassa ja vaikka paljon on vielä tekemättä, voimme aloittaa ensimmäisen mobiilityöpajan!
Jokirannassa nähdään! T: Olegtron ja Skatronix
